ALB010

m²

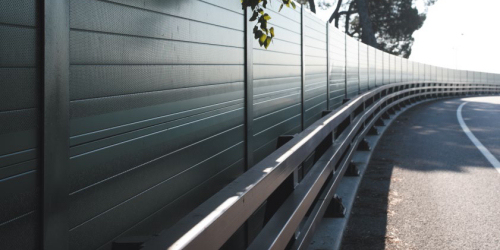

Barrière acoustique "ACH".

155,74€

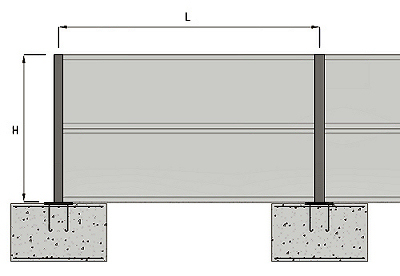

Barrière acoustique de 2 m de hauteur, 3 m d'espacement des poteaux, prévue pour supporter jusqu'à 50 kg/m² de surcharge maximale due à l'action du vent, réalisée avec panneaux à rainure et languette de sectorisation en acier avec une isolation au bruit aérien de 36 dB selon NF EN 1793-2 "ACH", de 80 mm d'épaisseur et 1150 mm de largeur, Euroclasse A2-s1, d0 de réaction au feu selon NF EN 13501-1, résistance au feu EI 90 selon NF EN 1366-1, constitués de deux parements en tôle d'acier standard, revêtue sur sa face extérieure avec une couche de polyester de 25 microns d'épaisseur, d'épaisseur extérieure 0,5 mm et épaisseur intérieure 0,5 mm et âme isolante de laine de roche de densité moyenne 55 kg/m³, installés par emboîtement et glissement sur des profilés laminés verticaux, soudés aux plaques d'ancrage avec des boulons, fixés aux semelles de fondation de béton C25/30 (XC2(F); D20; S2; Cl 0,4) et acier annelé.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt07aco050b

Ferraille élaborée en atelier industriel avec barres en acier haute adhérence, Fe E 400, de divers diamètres.

8,106

kg

1,31

10,62

mt08var050

Fil de fer galvanisé pour attacher, de 1,30 mm de diamètre.

0,030

kg

1,10

0,03

mt10haf030gOEg

Béton C25/30 (XC2(F) D20; S2; Cl 0,4), prêt à l'emploi, selon NF EN 206-1.

0,505

m³

128,50

64,89

mt07ala011d

Platine en acier laminé NF EN 10025 S275JR, pour applications structurales.

2,416

kg

1,34

3,24

mt07ala010h

Acier laminé NF EN 10025 S275JR, en profilés laminés à chaud, pièces simples, pour applications structurales.

12,750

kg

0,99

12,62

mt12ppa030a

Panneau à rainure et languette de sectorisation pour barrière acoustique en acier avec une isolation au bruit aérien de 36 dB selon NF EN 1793-2 "ACH", de 80 mm d'épaisseur et 1150 mm de largeur, Euroclasse A2-s1, d0 de réaction au feu selon NF EN 13501-1, résistance au feu EI 90 selon NF EN 1366-1, constitué de deux parements en tôle d'acier standard, revêtue sur sa face extérieure avec une couche de polyester de 25 microns d'épaisseur, d'épaisseur extérieure 0,5 mm et épaisseur intérieure 0,5 mm et âme isolante de laine de roche de densité moyenne 55 kg/m³, arrêts et accessoires.

1,000

m²

30,20

30,20

mq08sol020

Équipement et éléments auxiliaires pour soudure électrique.

0,023

h

3,10

0,07

mo045

Compagnon professionnel III/CP2 bétonneur.

0,032

h

25,31

0,81

mo092

Ouvrier professionnel II/OP bétonneur.

0,193

h

22,46

4,33

mo043

Compagnon professionnel III/CP2 ferrailleur.

0,019

h

25,31

0,48

mo090

Ouvrier professionnel II/OP ferrailleur.

0,029

h

22,46

0,65

mo047

Compagnon professionnel III/CP2 charpentier métal.

0,304

h

25,31

7,69

mo094

Ouvrier professionnel II/OP charpentier métal.

0,304

h

22,46

6,83

mo041

Compagnon professionnel III/CP2 VRD espaces publics.

0,127

h

24,11

3,06

mo087

Ouvrier professionnel II/OP VRD espaces publics.

0,127

h

21,40

2,72

Majoration des montants

2,000

%

148,24

2,96

Coûts indirects

3,000

%

151,20

4,54

Coût d'entretien décennal: 15,57€ les 10 premières années.

Montant total HT:

155,74

UNITÉ D'OUVRAGE ALB010: BARRIÈRE ACOUSTIQUE "ACH".

CLAUSES TECHNIQUES

Fourniture et mise en place d'une barrière acoustique de 2 m de hauteur, 3 m d'espacement des poteaux, prévue pour supporter jusqu'à 50 kg/m² de surcharge maximale due à l'action du vent, réalisée avec panneaux à rainure et languette de sectorisation en acier avec une isolation au bruit aérien de 36 dB selon NF EN 1793-2 "ACH", de 80 mm d'épaisseur et 1150 mm de largeur, Euroclasse A2-s1, d0 de réaction au feu selon NF EN 13501-1, résistance au feu EI 90 selon NF EN 1366-1, constitués de deux parements en tôle d'acier standard, revêtue sur sa face extérieure avec une couche de polyester de 25 microns d'épaisseur, d'épaisseur extérieure 0,5 mm et épaisseur intérieure 0,5 mm et âme isolante de laine de roche de densité moyenne 55 kg/m³, arrêts et accessoires, installés par emboîtement et glissement sur des profilés laminés verticaux, soudés aux plaques d'ancrage avec des boulons, fixés aux semelles de fondation de béton C25/30 (XC2(F); D20; S2; Cl 0,4) et acier annelé. Comprend le compactage et le séchage du béton, le fil de fer de liaison, les coupes et le façonnage des barres haute adhérence en acier, le perçage central des plaques, la préparation des bords, le biseautage autour du trou pour améliorer la liaison du boulon avec la face supérieure de la plaque, les soudures, les coupes, les platines, les pièces spéciales, le mortier sans retrait pour retouche de plaques, les épointages et la réparation sur chantier des défauts dus au transport, à la manipulation ou au montage. Ne comprend pas l'excavation.

NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

Montage:

Exécution:

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en projection verticale, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CRITÈRE POUR LE MÉMOIRE

On mesurera, en projection verticale, la surface réellement exécutée selon les spécifications du Projet.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 04 05

Fer et acier.

0,974

0,464

17 01 01

Béton (bétons, mortiers et préfabriqués).

3,113

2,075

Déchets générés:

4,087

2,539

17 02 03

Plastique.

0,032

0,053

Total déchets:

4,119

2,592
